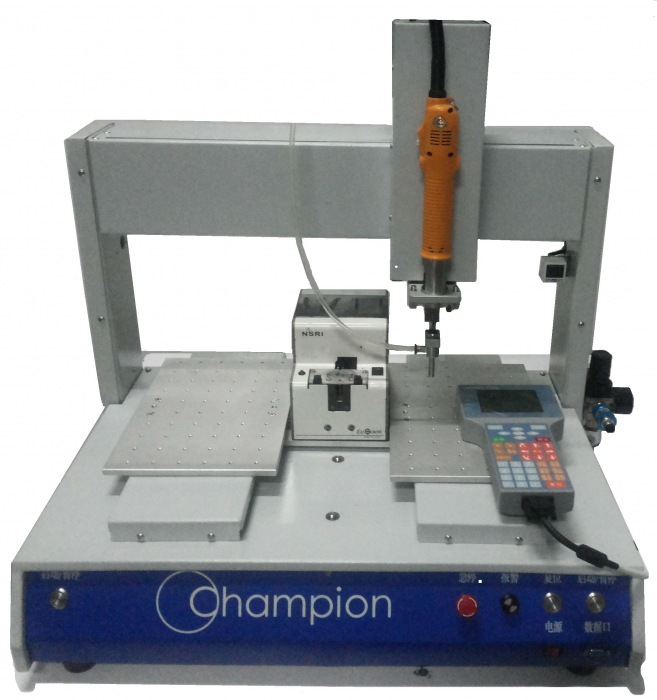

双Y轴吸取式自动锁螺丝机
双Y轴自动锁螺丝机具有使用灵活、操作方便、锁付效率高、适用范围广等优点，在电子、电器、五金装配等领域得到了广泛应用。
适用范围
适用于手机、POS机、对讲机、平板电脑、电路板装配、五金零件装配等电子产品及其它小家电产品的螺丝锁付。
性能特点
1.双Y轴真空吸取式自动锁螺丝机使用四轴控制器，操作简便，性能稳定。
2.Y1和Y2两个平台轮流工作，产品装夹时不需停机，大大提高生产效率。
3.配置多路传感器，可检测浮锁、滑牙或漏锁等不良现象。
4.适用螺丝范围广，M1.4-M5的标准螺丝均可锁付，长径比小的螺丝也避免了翻转。
5.运行速度稳定快速，最高锁付速度为1.0秒/颗螺丝。
6.适用产品范围广，只需调整多功能夹具即可实现不同产品的锁螺丝工作。
7.螺丝整列机加装有转盘式分料器，永远不会卡螺丝，故障率大大降低。
8.可根据客户产品定制不同规格机器。
型号规格
适用于手机、POS机、对讲机、平板电脑、电路板装配、五金零件装配等电子产品及其它小家电产品的螺丝锁付。
性能特点
1.双Y轴真空吸取式自动锁螺丝机使用四轴控制器，操作简便，性能稳定。
2.Y1和Y2两个平台轮流工作，产品装夹时不需停机，大大提高生产效率。
3.配置多路传感器，可检测浮锁、滑牙或漏锁等不良现象。
4.适用螺丝范围广，M1.4-M5的标准螺丝均可锁付，长径比小的螺丝也避免了翻转。
5.运行速度稳定快速，最高锁付速度为1.0秒/颗螺丝。
6.适用产品范围广，只需调整多功能夹具即可实现不同产品的锁螺丝工作。
7.螺丝整列机加装有转盘式分料器，永远不会卡螺丝，故障率大大降低。
8.可根据客户产品定制不同规格机器。
型号规格
| 机器型号 | CSM-5030 | CSM-8030 | CSM-1040 |
| 行程范围（X/Y1/Y2/Z）mm | 500*300*300*100 | 800*300*300*100 | 1000*400*400*100 |
| 工作范围（Y1/Y2平台）mm | 200*300*100 | 300*300*100 | 400*400*100 |
| 螺丝直径mm | 1.0-5.0 | 1.0-5.0 | 1.0-5.0 |
| 重复定位精度mm | 0.02 | 0.02 | 0.02 |
| 锁螺丝最大速度（秒/颗） | 1.0 | 1.0 | 1.0 |
| 程序存储数量 | 99组 | 99组 | 99 |
| 螺丝拾取方式 | 真空吸取 | 真空吸取 | 真空吸取 |
| 驱动方式 | 精密步进 | 精密步进 | 精密步进 |
| 编程方式 | 示教盒 | 示教盒 | 示教盒 |
| 电源规格 | 单相AC220V/10A | 单相AC220V/10A | 单相AC220V/10A |
| 气源 | 4-6kgf/cm² | 4-6kgf/cm² | 4-6kgf/cm² |
| 机器尺寸 | 650*500*600 | 860*500*600 | 1050*600*600 |
| 机器重量 | 60KG | 80KG | 100KG |
