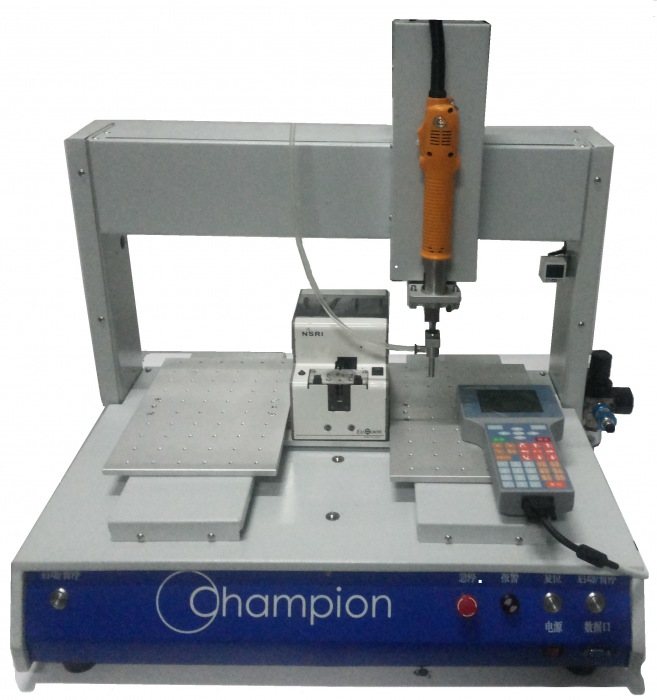

Double Working Table 4-axis Automatic Screwing Machine
This 4-axis automatic screw tightening machine is especially suitable for electronic consumer products, home appliances, mobile phone, laptops,
toys, tablet PCs and other 3C products.
toys, tablet PCs and other 3C products.
性能特点
1.双Y轴真空吸取式自动锁螺丝机使用四轴控制器，操作简便，性能稳定。
2.Y1和Y2两个平台轮流工作，产品装夹时不需停机，大大提高生产效率。
3.配置多路传感器，可检测浮锁、滑牙或漏锁等不良现象。
4.适用螺丝范围广，M1.4-M5的标准螺丝均可锁付，长径比小的螺丝也避免了翻转。
5.运行速度稳定快速，最高锁付速度为1.0秒/颗螺丝。
6.适用产品范围广，只需调整多功能夹具即可实现不同产品的锁螺丝工作。
7.螺丝整列机加装有转盘式分料器，永远不会卡螺丝，故障率大大降低。
8.可根据客户产品定制不同规格机器。
型号规格
1.双Y轴真空吸取式自动锁螺丝机使用四轴控制器，操作简便，性能稳定。
2.Y1和Y2两个平台轮流工作，产品装夹时不需停机，大大提高生产效率。
3.配置多路传感器，可检测浮锁、滑牙或漏锁等不良现象。
4.适用螺丝范围广，M1.4-M5的标准螺丝均可锁付，长径比小的螺丝也避免了翻转。
5.运行速度稳定快速，最高锁付速度为1.0秒/颗螺丝。
6.适用产品范围广，只需调整多功能夹具即可实现不同产品的锁螺丝工作。
7.螺丝整列机加装有转盘式分料器，永远不会卡螺丝，故障率大大降低。
8.可根据客户产品定制不同规格机器。
型号规格
| 机器型号 | CSM-5030 | CSM-8030 | CSM-1040 |
| 行程范围（X/Y1/Y2/Z）mm | 500*300*300*100 | 800*300*300*100 | 1000*400*400*100 |
| 工作范围（Y1/Y2平台）mm | 200*300*100 | 300*300*100 | 400*400*100 |
| 螺丝直径mm | 1.0-5.0 | 1.0-5.0 | 1.0-5.0 |
| 重复定位精度mm | 0.02 | 0.02 | 0.02 |
| 锁螺丝最大速度（秒/颗） | 1.0 | 1.0 | 1.0 |
| 程序存储数量 | 99组 | 99组 | 99 |
| 螺丝拾取方式 | 真空吸取 | 真空吸取 | 真空吸取 |
| 驱动方式 | 精密步进 | 精密步进 | 精密步进 |
| 编程方式 | 示教盒 | 示教盒 | 示教盒 |
| 电源规格 | 单相AC220V/10A | 单相AC220V/10A | 单相AC220V/10A |
| 气源 | 4-6kgf/cm² | 4-6kgf/cm² | 4-6kgf/cm² |
| 机器尺寸 | 650*500*600 | 860*500*600 | 1050*600*600 |
| 机器重量 | 60KG | 80KG | 100KG |
